CRスリムロック NL0710/NL0810
通電一瞬。状態維持。

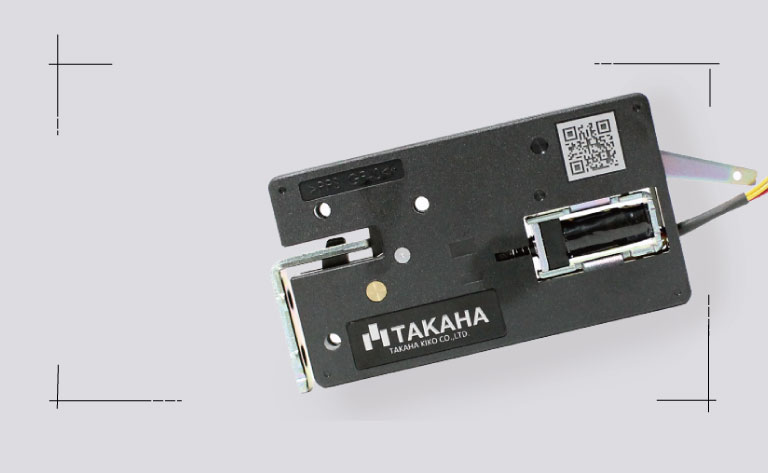

CRスリムロックは、自己保持機構により施解錠状態を保持するソレノイド電気錠です。
CRスリムロック（自己保持型ソレノイド電気錠）は、瞬間通電により施解錠を行い、その状態を機械的に保持するため、連続通電が不要です。また、スリム設計により限られたスペースにも設置が可能。製品デザインの自由度を損なわず、高いセキュリティ性能を確保します。堅牢性を追求した構造設計により、高い耐久性と信頼性を実現。各種機器への組み込み用途に最適な電気錠です。タカハロックは堅牢性設計の特許（特許第7064120号）を取得しています。
用途に合わせて2タイプから選択可能

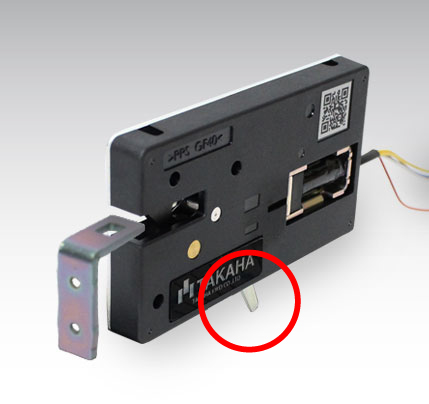

お客様の用途に合わせて、非常解錠レバー位置を2タイプから選択可能です。
| NL0710 | NL0810 (レバー後方タイプ) |
 |  |
仕様・スペック
| 製品名 | CRスリムロック | |
|---|---|---|
| 型番 | NL07101 NL08101 | NL07102 NL08102 |
| サイズ | 53x94x12 | 53x94x12 |
| 本体重量 | 145g | 145g |
| 電圧 | DC 24V | DC 12V |
| 電流値 | 解錠時：0.42A 施錠時：0.19A | 解錠時：0.85A 施錠時：0.38A |
| 消費電力 | 解錠時：10W 施錠時：4.6W | 解錠時：10W 施錠時：4.6W |
| 通電時間(MAX)/通電率 | 15秒 / 6％ | |
| ロック強度 | 180kgf（1800N) | |
| 扉押出力 | 200gf（2Ｎ） | |
| 解錠可能負荷 | 600gf（6N） | |
| 解錠動作時間（応答速度） | 200msec | |

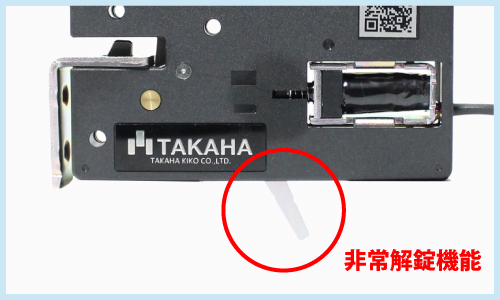

| 緊急開錠レバー | 〇（本体側方） | |

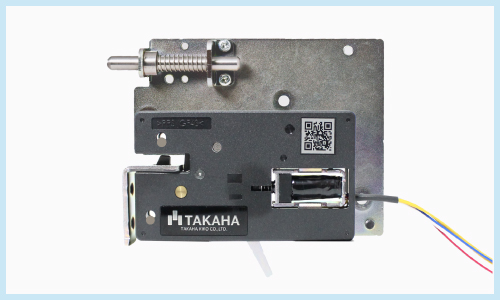

| パワーアップダンパー取付 | 可能 | |
| 耐久性 | 30万回 | |
| 取付穴サイズ | M4 4箇所 ※M3ネジ使用の場合は3箇所 | |
| 施錠状態検知 | マイクロスイッチ（施錠時ON） | |
| 使用周囲温度 | -5℃～40℃ ※氷結しないこと | |
| 使用周囲湿度 | 45%～85% ※結露しないこと | |
各種データ
NL0710
NL0810
製品の特長
スリム設計
厚さ12mmの電気錠です。スリムなデザインながら頑丈なセキュリティで、使い勝手も抜群。スペースの効率化で場所を選ばず様々な箇所に設置が可能です。
頑丈な設計
ハイセキュリティを最優先に考え、堅牢性にこだわりました。
カム素材は金属部品の代替として注目され、自動車部品としても使われている硬質耐熱樹脂のPPS樹脂を採用しています。
特許取得の堅牢な設計により180kgのロック強度を実現しています。
ロック判別信号搭載
電気錠を使用した製品を作る際、施錠、解錠が一目でわかることは重要です。
マイクロスイッチ内蔵型でカムの状態を検知し、施錠/解錠状態を確認可能です。例えばLEDに繋げば、施解錠が光で判別することができます。
取り付け
取付はネジ止4箇所ありますが、前方2箇所留めでご利用いただけます。
右開き、左開きどちらにも対応しています。
性能検査
本製品は専門の試験場で引張強度試験を行い、180kgf以上の強度があることを確認しております。
