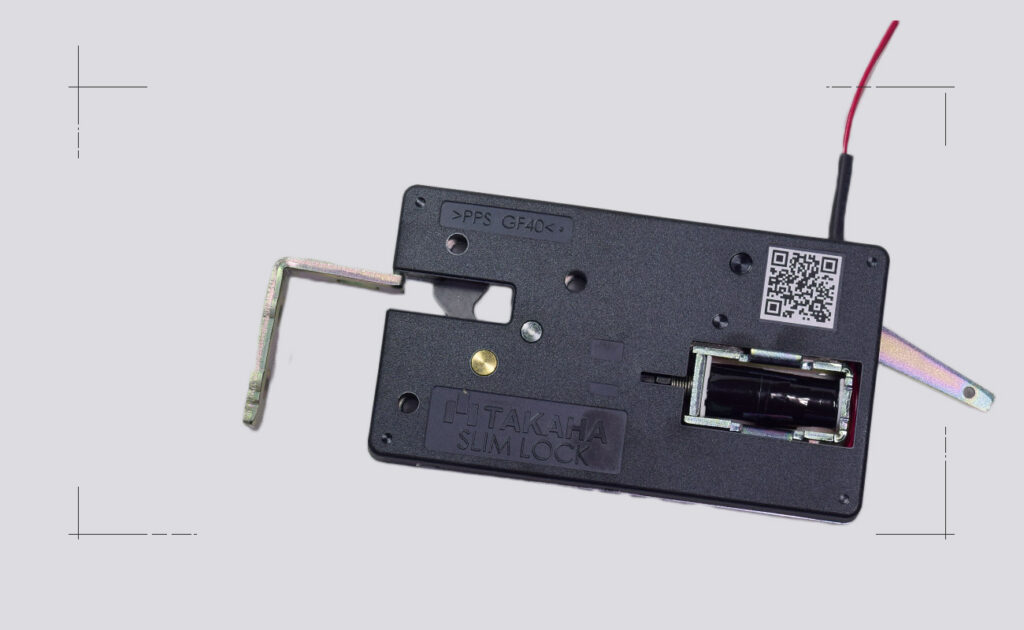

スリムロックライト NL05101/NL05102

PPS樹脂電気錠
PPS樹脂電気錠

ソレノイド電気錠スリムロック本体の素材をPPS樹脂(硬質耐熱樹脂)にした電気錠です。
金属製のものより約40%の軽量化と、幅も約20mm短くなり、より使いやすくなりました。

購入する

製品の特長

スリム設計

厚さ12mmの電気錠です。スリムなデザインながら頑丈なセキュリティで、使い勝手も抜群。スペースの効率化で場所を選ばず様々な箇所に設置が可能です。

頑丈な設計

ハイセキュリティを最優先に考え、堅牢性にこだわりました。
カム素材は金属部品の代替として注目され、自動車部品としても使われている硬質耐熱樹脂のPPS樹脂を採用しています。
特許取得の堅牢な設計により180kgの強度を実現しています。

国内一貫生産

部品の品質を支える金型、部品から治工具まで国内自社工場で製造する「一貫生産システム」によりその高品質を実現しています。

詳細はこちら

非常解錠機能

電気錠の弱点は通電ができなくなった時です。万が一の場合でもマニュアル解錠できる機構を備え付けています。停電時や緊急時でも安心です。

詳細はこちら

ロック判別信号搭載

電気錠を使用した製品を作る際、施錠、解錠が一目でわかることは重要です。
マイクロスイッチ内蔵型でカムの状態を検知し、施錠/解錠状態を確認可能です。例えばLEDに繋げば、施解錠が光で判別することができます。

詳細はこちら

パワーアップダンパー(オプション)

解錠時の扉の蹴り出しを強くするオプションパーツ。スリムロックの蹴り出しが力不足と感じた際にご使用ください。

詳細はこちら

安全基板「まもるくん」(オプション)

スリムロックを連続定格にできるオプションパーツ。間欠定格を連続定格にできるので、電気の流し過ぎによる故障を防止!スリムロック/スリムロックライトに接続して納品します。

詳細はこちら

取り付け

取付はネジ止3箇所ありますが、前方2箇所留めでご利用いただけます。
右開き、左開きどちらにも対応しています。

仕様・スペック

製品名スリムロックライト
型番NL05101NL05102
サイズ53x94x12
本体重量130g
電圧/電流DC24V/1330mA(32W)DC12V/2660mA(32W)
通電率/最大連続通電時間間欠通電(6%)/最大15sec
ロック強度180kgf(1800N)
扉押出力200gf(2N)
解錠可能負荷600gf(6N)
解錠動作時間(応答速度)200msec
緊急開錠レバー〇(本体後方)
パワーアップダンパー取付可能
安全基板「まもるくん」取付可能
耐久性30万回
取付穴サイズM4 4箇所 ※M3ネジ使用の場合は3箇所
施錠状態検知マイクロスイッチ(施錠時ON)
使用周囲温度-5℃~40℃ ※氷結しないこと
使用周囲湿度45%~85% ※結露しないこと
※ 製品の仕様は予告なく変更される場合があります。
購入する

各種データ

性能検査

本製品は専門の試験場で引張強度試験を行い、180kgf以上の強度があることを確認しております。

事例・使用例
