スリムロックライトプラス NL04101/NL04102

連続通電基板付電気錠
連続通電基板付電気錠

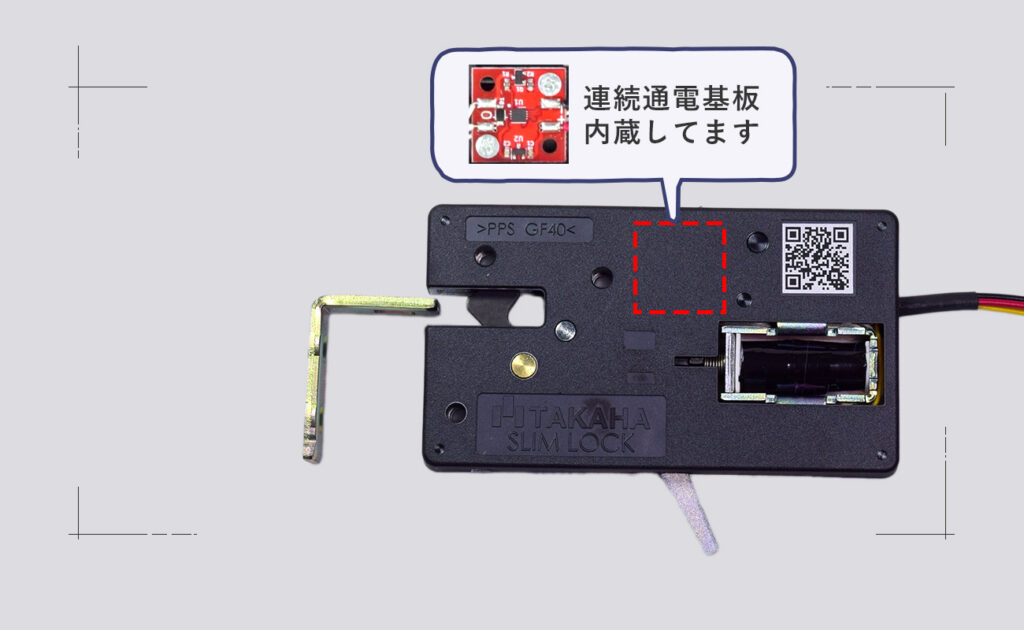

軽量化とダウンサイジングを実現したPPS樹脂製のソレノイド電気錠スリムロックライトに、あらかじめ長時間通電可能な安全基板「まもるくん」を搭載したタイプです。「まもるくん」はタカハロックの各製品のオプションとして付けることが可能ですが、その場合外付けになるため、基板が外部に出てしまします。スリムロックライトプラスでは内蔵型なので配線もスッキリします。

購入する

製品の特長

スリム設計

厚さ12mmの電気錠です。スリムなデザインながら頑丈なセキュリティで、使い勝手も抜群。スペースの効率化で場所を選ばず様々な箇所に設置が可能です。

頑丈な設計

ハイセキュリティを最優先に考え、堅牢性にこだわりました。
カム素材は金属部品の代替として注目され、自動車部品としても使われている硬質耐熱樹脂のPPS樹脂を採用しています。
特許取得の堅牢な設計により180kgのロック強度を実現しています。

国内一貫生産

部品の品質を支える金型、部品から治工具まで国内自社工場で製造する「一貫生産システム」によりその高品質を実現しています。

詳細はこちら

非常解錠機能

電気錠の弱点は通電ができなくなった時です。万が一の場合でもマニュアル解錠できる機構を備え付けています。停電時や緊急時でも安心です。

詳細はこちら

ロック判別信号搭載

電気錠を使用した製品を作る際、施錠、解錠が一目でわかることは重要です。
マイクロスイッチ内蔵型でカムの状態を検知し、施錠/解錠状態を確認可能です。例えばLEDに繋げば、施解錠が光で判別することができます。

詳細はこちら

パワーアップダンパー(オプション)

解錠時の扉の蹴り出しを強くするオプションパーツ。スリムロックの蹴り出しが力不足と感じた際にご使用ください。

詳細はこちら

安全基板「まもるくん」内蔵

スリムロックを連続定格にできるオプションパーツ。間欠定格を連続定格にできるので、電気の流し過ぎによる故障を防止!スリムロック/スリムロックライトに接続して納品します。スリムロックライトプラスは標準で内蔵されており、他の商品とは違い外付けの必要はありません。

詳細はこちら

取り付け

取付はネジ止3箇所ありますが、前方2箇所留めでご利用いただけます。
右開き、左開きどちらにも対応しています。

仕様・スペック

製品名スリムロックライトプラス
型番NL04101NL04102
サイズ53x94x12
本体重量130g
電圧/電流DC24V/1330mA(32W)DC12V/2660mA(32W)
通電率/最大連続通電時間連続通電
ロック強度180kgf(1800N)
扉押出力200gf(2N)
解錠可能負荷600gf(6N)
解錠動作時間(応答速度)200msec
緊急開錠レバー〇(本体側方)
パワーアップダンパー取付可能
安全基板「まもるくん」標準搭載
耐久性30万回
取付穴サイズM4 4箇所 ※M3ネジ使用の場合は3箇所
施錠状態検知マイクロスイッチ(施錠時ON)
使用周囲温度-5℃~40℃ ※氷結しないこと
使用周囲湿度45%~85% ※結露しないこと
※ 製品の仕様は予告なく変更される場合があります。
購入する

各種データ

性能検査

本製品は専門の試験場で引張強度試験を行い、180kgf以上の強度があることを確認しております。

事例・使用例
